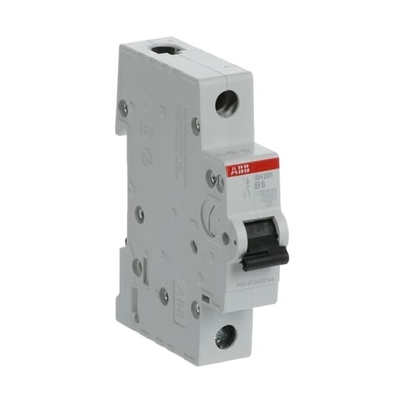

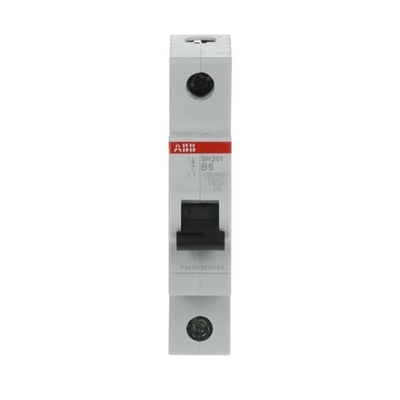

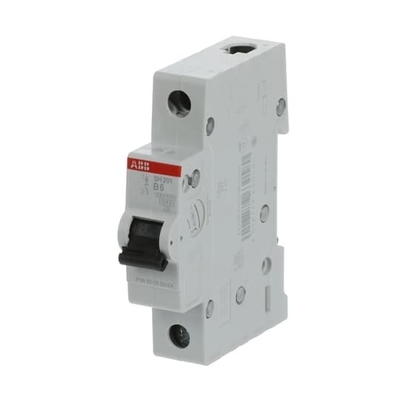

SH201-B6 Μικροσκοπικός διακόπτης κυκλωμάτων και υψηλής ικανότητας διάσπασης 1P B 6 A για βιομηχανικούς
Λεπτομέρειες:
| Τόπος καταγωγής: | Σαγκάη, Κίνα |
| Μάρκα: | ABB |
| Αριθμό μοντέλου: | SH201-B6 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
|
Λεπτομερής ενημέρωση |
|||
| Δυνατότητα διάσπασης: | 1Π - Β - 6Α | Διορισμένη τάση: | 220V |
|---|---|---|---|
| Κατηγοριοποιημένο ρεύμα: | 6Α | Καμπύλη BCD: | Β |
| Αριθμός Πολωνού: | 1 | Τύπος: | SH201-B6 |
Περιγραφή προϊόντων
Γενικές πληροφορίες
* Εκτεταμένος τύπος προϊόντος: SH201-B6
* Αναγνωριστικό προϊόντος: 2CDS211001R0065
* EAN: 4016779630580
* Περιγραφή καταλόγου: SH201-B6 Miniature Circuit Breaker - 1P - B - 6 A

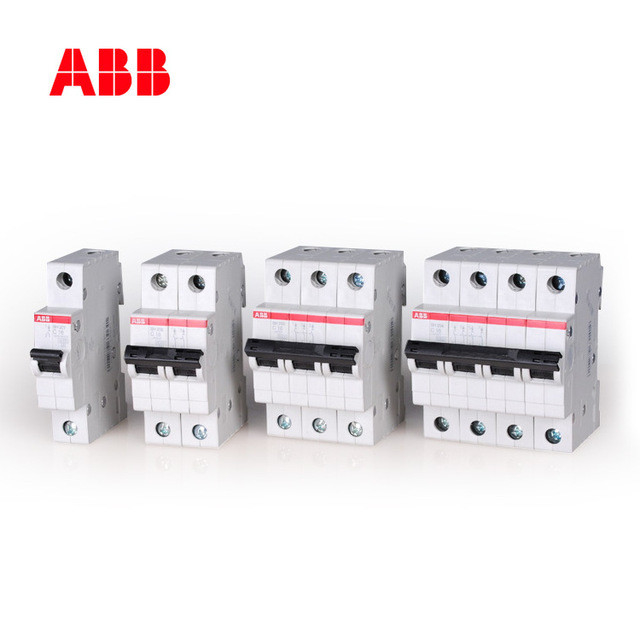

* Μεγάλη περιγραφή: Οι μικροσκοπικοί διακόπτες κυκλώματος Compact Home SH200 περιορίζουν το ρεύμα.Έχουν δύο διαφορετικά σκοντάφτισμα
μηχανισμούς, τον μηχανισμό καθυστερημένης θερμικής ενεργοποίησης για προστασία από υπερφόρτωση και τον ηλεκτρομηχανικό μηχανισμό ενεργοποίησης για προστασία από βραχυκύκλωμα.Διατίθενται σε διαφορετικά χαρακτηριστικά (B,C), διαμορφώσεις (1P,1P+N,2P,3P,3P+N,4P), χωρητικότητα θραύσης (έως 6 kA σε 230/400 V AC) και ονομαστικά ρεύματα (πάνω έως 40 Α).Ολα
Τα MCB της σειράς προϊόντων SH200 συμμορφώνονται με το IEC/EN 60898-1, επιτρέποντας τη χρήση για οικιακές εφαρμογές.
ΥΦΑΔΙΜικροδιακοπτης κυκλώματος σειράς SH200
Τεχνικός
* Πρότυπα: IEC/EN 60898-1
* Χαρακτηριστικό τριβής: Β
* Ονομαστική Λειτουργική Τάση: Acc.στο IEC 60898-1 230 / 400 V AC
* Λειτουργική Τάση: Μέγιστη (Συμπερ. Ανοχής) 253 V AC
Ελάχιστο 12 V AC
* Ονομαστική τάση μόνωσης (Ui): συμ.στο IEC/EN 60664-1 440 V
* Ονομαστική τάση αντοχής παλμών (Uimp): 4 kV
στα 2000 m 5 kV
σε επίπεδο θάλασσας 6,2 kV
* Διηλεκτρική Δοκιμαστική Τάση:50/60 Hz, 1 λεπτό: 2 kV
* Τύπος τάσης εισόδου: AC
* Ονομαστικό ρεύμα (In): 6 A
* Ονομαστική χωρητικότητα βραχυκυκλώματος:(AC) 6 kA
(230 / 400 V AC) 6 kA
* Ονομαστικό ρεύμα βραχυκυκλώματος υπό όρους (Inc): (230 V) 6 kA
(400 V) 6 kA
* Ονομαστική συχνότητα (f): 50 / 60 Hz
* Απώλεια ισχύος: 2 W
σε ονομαστικές συνθήκες λειτουργίας ανά πόλο 2 W
* Σύνδεση τροφοδοτικού: Αυθαίρετη
* Ένδειξη θέσης επαφής: ON / OFF
* Κατηγορία περιορισμού ενέργειας: 3
* Ηλεκτρική αντοχή: 20000 κύκλος AC
* Μηχανική Αντοχή: Κύκλος 20000
* Αριθμός Πολωνών: 1
* Αριθμός προστατευόμενων πόλων: 1
* Υπερτάση Κατηγορία:III
* Σειρά προϊόντων: SH200
* Ροπή σύσφιξης: 2 N·m
* Τύπος ενεργοποιητή: Εναλλαγή
* Τύπος ακροδέκτη βιδών: Τερματικό κλουβί
* Σήμανση ενεργοποιητή: I / O
* Υλικό ενεργοποιητή: Ομάδα μόνωσης II, Μαύρο, Στεγανοποιήσιμο
* Υλικό στέγασης: Μονωτικό Group II, RAL 7035
* Τοποθέτηση σε ράγα DIN: TH35-15 (35 x 15 mm Ράγα στήριξης) σύμφωνα.στο IEC 60715
TH35-7,5 (35 x 7,5 χιλ. Ράγα στήριξης) σύμφωνα.στο IEC 60715
* Θέση τοποθέτησης: οποιαδήποτε
* Προτεινόμενο κατσαβίδι:Pozidriv 2
* Διαθέσιμα αξεσουάρ: Όχι
* Χωρητικότητα σύνδεσης: Αγωγός 25 / 25 mm²
Ευέλικτο με φερμουάρ 0,75 ... 16 mm²
Ευέλικτο 0,75 ... 16 mm²
Άκαμπτο 0,75 ... 25 mm²
Λανθάνον 0,75 ... 25 mm²
* Μέγεθος εγκατάστασης: σύμφωνα.στο DIN 43880 1
* Τύπος τερματικού: Βιδωτοί ακροδέκτες
Περιβαλλοντική
* Θερμοκρασία αέρα περιβάλλοντος: Λειτουργία -25 ... +55 °C
Αποθήκευση -40 ... +70 °C
* Αναφορά θερμοκρασίας αέρα περιβάλλοντος: 30 °C
* Βαθμός προστασίας: IP20
Περίβλημα με κάλυμμα IP40
* Βαθμός ρύπανσης:2
* Περιβαλλοντικές συνθήκες: 28 κύκλοι
με 55 °C / 90-96 %
και 25 °C / 95-100 %
* Αντοχή σε κραδασμούς σύμφωνα.στο IEC 60068-2-6:5g, 20 κύκλοι στα 5 ... 150 ... 5 Hz με φορτίο 0,8 In
* Αντοχή σε κραδασμούς σύμφωνα.στο IEC 60068-2-27:25g / 2 σοκ / 13 ms
* Κατάσταση RoHS: Σύμφωνα με την Οδηγία της ΕΕ 2011/65/ΕΕ και την τροποποίηση 2015/863, 22 Ιουλίου 2019
* Περιβαλλοντικές πληροφορίες: 2CDK400030D0201
* Δήλωση REACH:9AKK107492A1906
Διαστάσεις
* Πλάτος σε αριθμό αρθρωτών διαστημάτων: 1
* Καθαρό πλάτος προϊόντος: 17,5 mm
* Καθαρό ύψος προϊόντος: 85 χλστ
* Καθαρό Βάθος / Μήκος προϊόντος: 69 χλστ
* Καθαρό Βάρος Προϊόντος: 0,125 kg
* Καθαρό Βάρος κοντάρι: 0,125 kg
* Ενσωματωμένο Βάθος (t2): 69 mm
Πληροφορίες κοντέινερ
* Συσκευασία Επίπεδο 1 Μονάδες: χαρτοκιβώτιο 10 τεμαχίων
* Επίπεδο πακέτου 1 Πλάτος: 92 mm
* Επίπεδο πακέτου 1 Ύψος: 80 mm
* Επίπεδο πακέτου 1 Βάθος / Μήκος: 183 mm
* Επίπεδο πακέτου 1 Μεικτό βάρος: 1,29 kg
* Επίπεδο πακέτου 1 EAN: 4016779630580
* Επίπεδο συσκευασίας 2 Μονάδες: χαρτοκιβώτιο 120 τεμαχίων
* Επίπεδο πακέτου 2 Πλάτος: 275 mm
* Επίπεδο πακέτου 2 Ύψος: 210 χλστ
* Επίπεδο πακέτου 2 Βάθος / Μήκος: 395 mm
* Επίπεδο πακέτου 2 Μεικτό βάρος: 16 kg
* Επίπεδο πακέτου 2 EAN: 4016779988148
Παραγγελία
* Ελάχιστη ποσότητα παραγγελίας: 1 τεμάχιο
* Αριθμός Δασμολογίου:85362010
* E-Number (Φινλανδία):3210967
* Χώρα προέλευσης: Γερμανία (DE)
Πιστοποιητικά και Δηλώσεις (Αριθμός Εγγράφου)
* Οργανισμός Πιστοποίησης: EN
IEC
* Δήλωση συμμόρφωσης - CE:2CDK400607D2703
* Περιβαλλοντικές πληροφορίες: 2CDK400030D0201
* Οδηγίες και εγχειρίδια: 2CDS207105P0001
* Δήλωση REACH:9AKK107492A1906
* Πληροφορίες RoHS: 2CDK400030D0201
Δημοφιλείς λήψεις
* Φύλλο δεδομένων, Τεχνικές Πληροφορίες: 2CSC400030D0202
* Οδηγίες και εγχειρίδια: 2CDS207105P0001
Ταξινομήσεις
* ETIM 7:EC000042 - Μινιατούρα διακόπτη κυκλώματος (MCB)
* ETIM 8:EC000042 - Μινιατούρα διακόπτη κυκλώματος (MCB)
* Δέντρο καταλόγου EPLAN: Ηλεκτρολογία / Συσκευές προστασίας / Γενικά
* Ορισμός λειτουργίας EPLAN: Διακόπτης κυκλώματος / Ενιαίος διακόπτης κυκλώματος / Διακόπτης κυκλώματος 1_2
* ΑΗΗΕ Κατηγορία:5.Μικρός εξοπλισμός (χωρίς εξωτερική διάσταση άνω των 50 cm)
* WEEE B2C / B2B: Business To Business
* CN8:8536 20 10
* UNSPSC: 39121603
* eClass: V11.0 : 27141901
* IDEA Granular Category Code (IGCC):4897 >> Μινιατούρες διακόπτες κυκλώματος
* Κωδικός ταξινόμησης αντικειμένου: F
* Πρότυπα: IEC/EN 60898-1
* Χαρακτηριστικό τριβής: Β
* Ονομαστική Λειτουργική Τάση: Acc.στο IEC 60898-1 230 / 400 V AC
* Λειτουργική Τάση: Μέγιστη (Συμπερ. Ανοχής) 253 V AC
Ελάχιστο 12 V AC
* Ονομαστική τάση μόνωσης (Ui): συμ.στο IEC/EN 60664-1 440 V
* Ονομαστική τάση αντοχής παλμών (Uimp): 4 kV
στα 2000 m 5 kV
σε επίπεδο θάλασσας 6,2 kV
* Διηλεκτρική Δοκιμαστική Τάση:50/60 Hz, 1 λεπτό: 2 kV
* Τύπος τάσης εισόδου: AC
* Ονομαστικό ρεύμα (In): 6 A
* Ονομαστική χωρητικότητα βραχυκυκλώματος:(AC) 6 kA
(230 / 400 V AC) 6 kA
* Ονομαστικό ρεύμα βραχυκυκλώματος υπό όρους (Inc): (230 V) 6 kA
(400 V) 6 kA
* Ονομαστική συχνότητα (f): 50 / 60 Hz
* Απώλεια ισχύος: 2 W
σε ονομαστικές συνθήκες λειτουργίας ανά πόλο 2 W
* Σύνδεση τροφοδοτικού: Αυθαίρετη
* Ένδειξη θέσης επαφής: ON / OFF
* Κατηγορία περιορισμού ενέργειας: 3
* Ηλεκτρική αντοχή: 20000 κύκλος AC
* Μηχανική Αντοχή: Κύκλος 20000
* Αριθμός Πολωνών: 1
* Αριθμός προστατευόμενων πόλων: 1
* Υπερτάση Κατηγορία:III
* Σειρά προϊόντων: SH200
* Ροπή σύσφιξης: 2 N·m
* Τύπος ενεργοποιητή: Εναλλαγή
* Τύπος ακροδέκτη βιδών: Τερματικό κλουβί
* Σήμανση ενεργοποιητή: I / O
* Υλικό ενεργοποιητή: Ομάδα μόνωσης II, Μαύρο, Στεγανοποιήσιμο
* Υλικό στέγασης: Μονωτικό Group II, RAL 7035
* Τοποθέτηση σε ράγα DIN: TH35-15 (35 x 15 mm Ράγα στήριξης) σύμφωνα.στο IEC 60715
TH35-7,5 (35 x 7,5 χιλ. Ράγα στήριξης) σύμφωνα.στο IEC 60715
* Θέση τοποθέτησης: οποιαδήποτε
* Προτεινόμενο κατσαβίδι:Pozidriv 2
* Διαθέσιμα αξεσουάρ: Όχι
* Χωρητικότητα σύνδεσης: Αγωγός 25 / 25 mm²
Ευέλικτο με φερμουάρ 0,75 ... 16 mm²
Ευέλικτο 0,75 ... 16 mm²
Άκαμπτο 0,75 ... 25 mm²
Λανθάνον 0,75 ... 25 mm²
* Μέγεθος εγκατάστασης: σύμφωνα.στο DIN 43880 1
* Τύπος τερματικού: Βιδωτοί ακροδέκτες
Περιβαλλοντική
* Θερμοκρασία αέρα περιβάλλοντος: Λειτουργία -25 ... +55 °C
Αποθήκευση -40 ... +70 °C
* Αναφορά θερμοκρασίας αέρα περιβάλλοντος: 30 °C
* Βαθμός προστασίας: IP20
Περίβλημα με κάλυμμα IP40
* Βαθμός ρύπανσης:2
* Περιβαλλοντικές συνθήκες: 28 κύκλοι
με 55 °C / 90-96 %
και 25 °C / 95-100 %
* Αντοχή σε κραδασμούς σύμφωνα.στο IEC 60068-2-6:5g, 20 κύκλοι στα 5 ... 150 ... 5 Hz με φορτίο 0,8 In
* Αντοχή σε κραδασμούς σύμφωνα.στο IEC 60068-2-27:25g / 2 σοκ / 13 ms
* Κατάσταση RoHS: Σύμφωνα με την Οδηγία της ΕΕ 2011/65/ΕΕ και την τροποποίηση 2015/863, 22 Ιουλίου 2019
* Περιβαλλοντικές πληροφορίες: 2CDK400030D0201
* Δήλωση REACH:9AKK107492A1906
Διαστάσεις
* Πλάτος σε αριθμό αρθρωτών διαστημάτων: 1
* Καθαρό πλάτος προϊόντος: 17,5 mm
* Καθαρό ύψος προϊόντος: 85 χλστ
* Καθαρό Βάθος / Μήκος προϊόντος: 69 χλστ
* Καθαρό Βάρος Προϊόντος: 0,125 kg
* Καθαρό Βάρος κοντάρι: 0,125 kg
* Ενσωματωμένο Βάθος (t2): 69 mm
Πληροφορίες κοντέινερ
* Συσκευασία Επίπεδο 1 Μονάδες: χαρτοκιβώτιο 10 τεμαχίων
* Επίπεδο πακέτου 1 Πλάτος: 92 mm
* Επίπεδο πακέτου 1 Ύψος: 80 mm
* Επίπεδο πακέτου 1 Βάθος / Μήκος: 183 mm
* Επίπεδο πακέτου 1 Μεικτό βάρος: 1,29 kg
* Επίπεδο πακέτου 1 EAN: 4016779630580
* Επίπεδο συσκευασίας 2 Μονάδες: χαρτοκιβώτιο 120 τεμαχίων
* Επίπεδο πακέτου 2 Πλάτος: 275 mm
* Επίπεδο πακέτου 2 Ύψος: 210 χλστ
* Επίπεδο πακέτου 2 Βάθος / Μήκος: 395 mm
* Επίπεδο πακέτου 2 Μεικτό βάρος: 16 kg
* Επίπεδο πακέτου 2 EAN: 4016779988148
Παραγγελία
* Ελάχιστη ποσότητα παραγγελίας: 1 τεμάχιο
* Αριθμός Δασμολογίου:85362010
* E-Number (Φινλανδία):3210967
* Χώρα προέλευσης: Γερμανία (DE)
Πιστοποιητικά και Δηλώσεις (Αριθμός Εγγράφου)
* Οργανισμός Πιστοποίησης: EN
IEC
* Δήλωση συμμόρφωσης - CE:2CDK400607D2703
* Περιβαλλοντικές πληροφορίες: 2CDK400030D0201
* Οδηγίες και εγχειρίδια: 2CDS207105P0001
* Δήλωση REACH:9AKK107492A1906
* Πληροφορίες RoHS: 2CDK400030D0201
Δημοφιλείς λήψεις
* Φύλλο δεδομένων, Τεχνικές Πληροφορίες: 2CSC400030D0202
* Οδηγίες και εγχειρίδια: 2CDS207105P0001
Ταξινομήσεις
* ETIM 7:EC000042 - Μινιατούρα διακόπτη κυκλώματος (MCB)
* ETIM 8:EC000042 - Μινιατούρα διακόπτη κυκλώματος (MCB)
* Δέντρο καταλόγου EPLAN: Ηλεκτρολογία / Συσκευές προστασίας / Γενικά
* Ορισμός λειτουργίας EPLAN: Διακόπτης κυκλώματος / Ενιαίος διακόπτης κυκλώματος / Διακόπτης κυκλώματος 1_2
* ΑΗΗΕ Κατηγορία:5.Μικρός εξοπλισμός (χωρίς εξωτερική διάσταση άνω των 50 cm)
* WEEE B2C / B2B: Business To Business
* CN8:8536 20 10
* UNSPSC: 39121603
* eClass: V11.0 : 27141901
* IDEA Granular Category Code (IGCC):4897 >> Μινιατούρες διακόπτες κυκλώματος
* Κωδικός ταξινόμησης αντικειμένου: F
Επικοινωνήστε μαζί μας
.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
