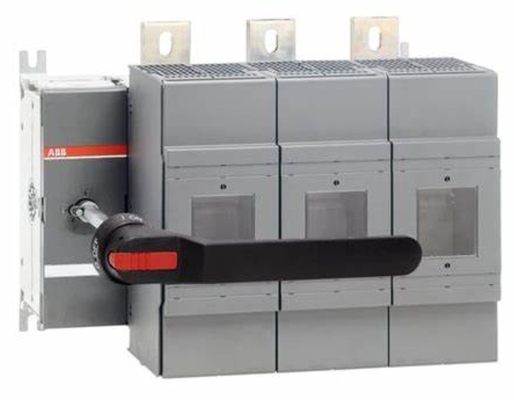

1SCA105475R1001 OS1250D03P Λύση διακόπτη αποσύνδεσης για βιομηχανικά συστήματα ηλεκτροπαραγωγής

Εφαρμογή των παραγράφων 1 και 2

Γενικές πληροφορίες

• Επεκτεινόμενος τύπος προϊόντος:

  Εφαρμογή των παραγράφων 1 και 2

• Ταυτοποίηση προϊόντος:

  1SCA105475R1001

• ΕΑΝ:

  6417019394206

• Περιγραφή καταλόγου:

  Επικοινωνία με τα συστήματα ηλεκτρικής ενέργειας

• Λεπτομερή περιγραφή:

  Εναλλακτικές ασφάλειες, μπροστά, 3-πόλος,03 (αριστερή πλευρά), DIN,4Συμπεριλαμβανομένου του χειριστή και του άξονα.

• Περιφερειακή αξία

  • Τύπος αναφοράς για τα ορυκτά συγκρούσεων (CMRT):

    9AKK108467A5658

  • Δήλωση REACH:

    1SCC011021D0201

  • Πληροφορίες RoHS:

    1SCC011020D0201

  • Νόμος για τον έλεγχο τοξικών ουσιών - TSCA:

    1SCC011025D0201

  Παραγγελία

  • Ελάχιστη ποσότητα παραγγελίας:

    1 κομμάτι

  • Αριθμός δασμολογίου:

    85365080

  • Χώρα καταγωγής:

    Φινλανδία (FI)

  Πιο δημοφιλείς λήψεις

  • Πίνακας δεδομένων, τεχνικές πληροφορίες:

    1SCC311013C0201

  • Οδηγίες και εγχειρίδια

    1SCC311022M0207

  Μέγεθος

  • Καθαρό πλάτος του προϊόντος:

    429χμ

  • Καθαρό ύψος του προϊόντος:

    356χμ

  • Επικαιροποιημένο προϊόν

    366χμ

  • Καθαρό βάρος του προϊόντος:

    27.86χιλιόγραμμο
    61.42 λίβρες

  Τεχνική

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-21A (I)_ε):

    (380... 415 V) 1250 A
    (500 V) 1250 A
    (690 V) 1250 A

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-21B (I)_ε):

    (500 V) 1250 A
    (690 V) 1250 A

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-22A (I)_ε):

    (380... 415 V) 1250 A

  • Διορισμένο ρεύμα λειτουργίας AC-22B (I)_ε):

    (500 V) 1250 A
    (690 V) 1250 A

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-23A (I)_ε):

    (380... 415 V) 1000 A

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-23B (I)_ε):

    (500 V) 1000 A
    (690 V) 1000 A

  • Δυναμικό λειτουργίας AC-23A (P)_ε):

    (220... 240 V) 315 kW
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW

  • Συνηθισμένο θερμικό ρεύμα ελεύθερου αέρα (I)_Η):

    Θ = 40 °C 1250 A

  • Συνηθισμένο θερμικό ρεύμα (I)_Το):

    Πλήρως κλειστό 1000 A

  • Καθορισμός της έντασης (U)_imp):

    12 kV

  • Ονομαστική τάση μόνωσης (U)_Ι):

    1000 V

  • Διορισμένη τάση λειτουργίας:

    Κεντρικό κύκλωμα 690 V AC

  • Διορισμένη βραχυπρόθεσμη αντοχή ρεύματος χαμηλής τάσης (I)_cw):

    για 1 s 40 kiloampere rms

  • Διορισμένο ρεύμα συνθηκών βραχυκυκλώματος (I)_ντ):

    (690 V) 80 kA

  • Απώλεια ισχύος:

    σε ονομαστικές συνθήκες λειτουργίας ανά πόλο 110 W

  • βαθμός ρύπανσης:

    3

  • Τύπος χειριστή:

    Συμπεριλαμβανομένης της λαβής και του άξονα του πιστόλι

  • Ενεργοποιητικός μηχανισμός διακόπτη:

    03 (αριστερή πλευρά)

  • Θέση των τερματικών γραμμών:

    Από πάνω μέσα, από κάτω έξω, από κάτω μέσα, από πάνω έξω.

  • Μέγεθος ασφάλειας:

    NH4

  • Σύστημα ασφάλειας:

    ΔΙΝ

  • Λειτουργική λειτουργία:

    Ενεργοποιημένο από μπροστά

  • Πρότυπα:

    Ειδικότερα:

  • Τύπος στερέωσης:

    Εγκατάσταση βάσης

  • Αριθμός Πολωνών:

    3

  • Τύπος τερματικού:

    Τερματικά λαγκ

  • Διάμετρος τερματικού:

    50 χιλιοστά

  • Δρόμος σφίξης:

    50... 75 N·m

  • Κατηγοριοποιημένο ρεύμα (I)_n):

    Κεντρικό κύκλωμα 1250 Α

  Τεχνική UL/CSA

  • Δρόμος σφίξης:

    50... 75 N·m

  Περιβαλλοντική

  • Κατάσταση RoHS:

    Μετά την οδηγία 2011/65/ΕΕ της ΕΕ και την τροποποίηση 2015/863 της 22ας Ιουλίου 2019

  • Νόμος για τον έλεγχο τοξικών ουσιών - TSCA:

    1SCC011025D0201

  Πιστοποιητικά και δηλώσεις

  • Πιστοποιητικό CCC:

    CCC OS1200-1250 2015.pdf

  • Δήλωση συμμόρφωσης - CE:

    1SCC311127D2703

  • Δήλωση REACH:

    1SCC011021D0201

  Πληροφορίες για το δοχείο

  • Μονάδες επιπέδου 1 πακέτου:

    κουτί 1 κομμάτι

  • Πακέτο επιπέδου 1 πλάτος:

    394 χιλιοστά
    15.51 μέσα

  • Πακέτο επιπέδου 1 βάθος / μήκος:

    534 χιλιοστά
    21.02 μέσα

  • Πακέτο επιπέδου 1 Υψόμετρο:

    368 χιλιοστά
    14.49 μέσα

  • Πακέτο 1 Ακαθάριστο βάρος:

    30.1 kg
    66.36 λίβρες

  • Πακέτο επιπέδου 1 EAN:

    6417019394206
