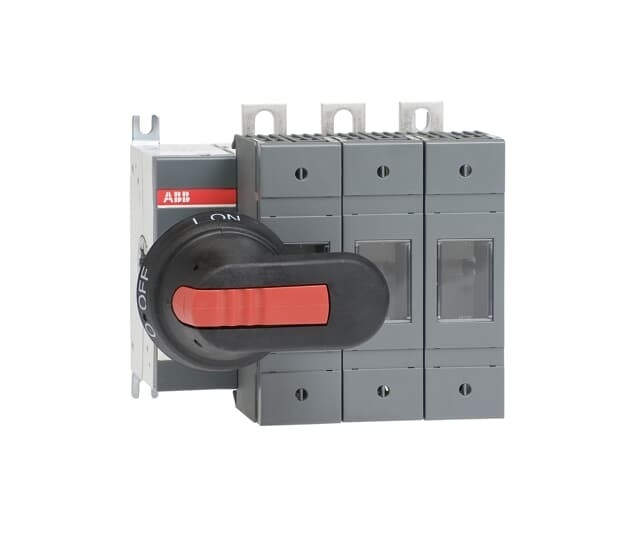

OS125GD03P 1SCA115639R1001 Διακόπτης αποσύνδεσης για τη διαχείριση βιομηχανικής ενέργειας

Εφαρμογή των διατάξεων του παρόντος κανονισμού.

Γενικές πληροφορίες

• Επεκτεινόμενος τύπος προϊόντος:

  Εφαρμογή των διατάξεων του παρόντος κανονισμού.

• Ταυτοποίηση προϊόντος:

  1SCA115639R1001

• ΕΑΝ:

  6417019479774

• Περιγραφή καταλόγου:

  Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των διακυμάνσεων.

• Λεπτομερή περιγραφή:

  Εναλλακτικές ασφάλειες, μπροστά, 3-πόλος,03 (αριστερή πλευρά), DIN,000,00Συμπεριλαμβανομένου του χειριστή και του άξονα.

• Περιφερειακή αξία

  • Τύπος αναφοράς για τα ορυκτά συγκρούσεων (CMRT):

    9AKK108467A5658

  • Περιβαλλοντική δήλωση προϊόντος - EPD:

    1SCC311196D0201

  • Δήλωση REACH:

    1SCC011021D0201

  • Πληροφορίες RoHS:

    1SCC011020D0201

  • Νόμος για τον έλεγχο τοξικών ουσιών - TSCA:

    1SCC011025D0201

  Περιβαλλοντική διαφάνεια

  • Περιβαλλοντική δήλωση προϊόντος - EPD:

    1SCC311196D0201

  Παραγγελία

  • Ελάχιστη ποσότητα παραγγελίας:

    1 κομμάτι

  • Αριθμός δασμολογίου:

    85365080

  • Χώρα καταγωγής:

    Φινλανδία (FI)

  Πιο δημοφιλείς λήψεις

  • Πίνακας δεδομένων, τεχνικές πληροφορίες:

    1SCC311013C0201

  • Οδηγίες και εγχειρίδια

    1SCC311037M0206

  • Περιβαλλοντική δήλωση προϊόντος - EPD:

    1SCC311196D0201

  Μέγεθος

  • Καθαρό πλάτος του προϊόντος:

    147χμ

  • Καθαρό ύψος του προϊόντος:

    140χμ

  • Επικαιροποιημένο προϊόν

    130χμ

  • Καθαρό βάρος του προϊόντος:

    2.035χιλιόγραμμο
    4.49 λίβρες

  Τεχνική

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-21A (I)_ε):

    (500 V) 125 A
    (690 V) 125 A

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-22A (I)_ε):

    (500 V) 125 A
    (690 V) 125 A

  • Κατηγοριοποιημένο ρεύμα λειτουργίας AC-23A (I)_ε):

    (500 V) 125 A
    (690 V) 125 A

  • Δυναμικό λειτουργίας AC-23A (P)_ε):

    (220... 240 V) 37 kW
    (400 V) 55 kW
    (415 V) 55 kW
    (500 V) 75 kW
    (690 V) 110 kW

  • Συνηθισμένο θερμικό ρεύμα ελεύθερου αέρα (I)_Η):

    Θ = 40 °C 125 A

  • Συνηθισμένο θερμικό ρεύμα (I)_Το):

    Πλήρως κλειστό 125 A

  • Καθορισμός της έντασης (U)_imp):

    8 kV

  • Ονομαστική τάση μόνωσης (U)_Ι):

    1000 V

  • Διορισμένη τάση λειτουργίας:

    Κεντρικό κύκλωμα 690 V AC

  • Διορισμένη βραχυπρόθεσμη αντοχή ρεύματος χαμηλής τάσης (I)_cw):

    για 1 s 5 kiloampere rms

  • Διορισμένο ρεύμα συνθηκών βραχυκυκλώματος (I)_ντ):

    (690 V) 80 kA

  • Απώλεια ισχύος:

    σε ονομαστικές συνθήκες λειτουργίας ανά πόλο 12 W

  • βαθμός ρύπανσης:

    3

  • Τύπος χειριστή:

    Συμπεριλαμβανομένης της λαβής και του άξονα του πιστόλι

  • Ενεργοποιητικός μηχανισμός διακόπτη:

    03 (αριστερή πλευρά)

  • Θέση των τερματικών γραμμών:

    Από πάνω μέσα, από κάτω έξω, από κάτω μέσα, από πάνω έξω.

  • Μέγεθος ασφάλειας:

    NH000
    NH00

  • Σύστημα ασφάλειας:

    ΔΙΝ

  • Λειτουργική λειτουργία:

    Ενεργοποιημένο από μπροστά

  • Πρότυπα:

    Ειδικότερα:

  • Τύπος στερέωσης:

    Εγκατάσταση βάσης

  • Αριθμός Πολωνών:

    3

  • Διατομή καλωδίου:

    2.5... 25 mm2

  • Τύπος τερματικού:

    Τερματικά λαγκ

  • Διάμετρος τερματικού:

    20 χιλιοστά

  • Δρόμος σφίξης:

    15... 22 N·m

  • Κατηγοριοποιημένο ρεύμα (I)_n):

    Κεντρικό κύκλωμα 125 Α

  Τεχνική UL/CSA

  • Δρόμος σφίξης:

    15... 22 N·m

  Περιβαλλοντική

  • Κατάσταση RoHS:

    Μετά την οδηγία 2011/65/ΕΕ της ΕΕ και την τροποποίηση 2015/863 της 22ας Ιουλίου 2019
